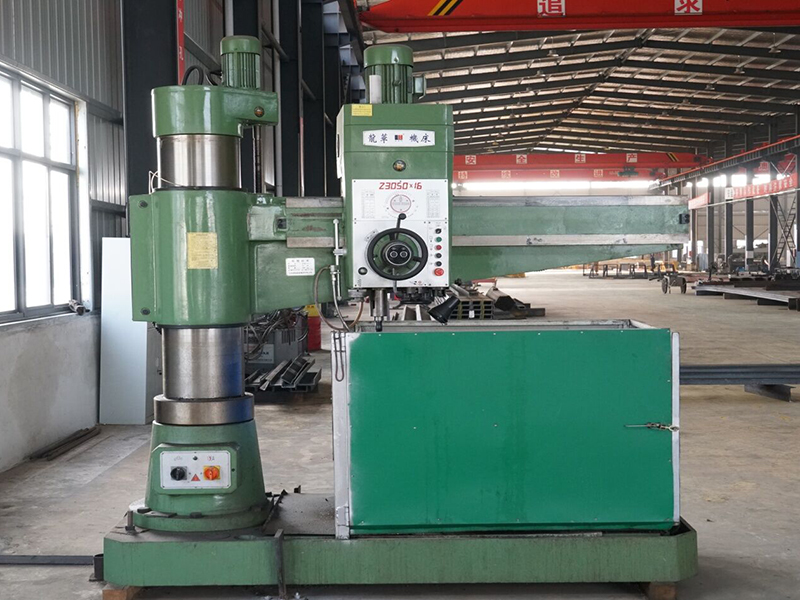

摇臂钻

摇臂钻

  • 所属分类:厂区设备
  • 浏览次数:
  • 发布日期:2020-05-12 17:59:02
  • 产品概述
  • 性能特点
  • 技术参数

摇臂钻,适用于各种构件圆孔加工

钢结构工程设计

钢结构工程设计中应如何考虑抽柱、托梁与墙架柱


网架网壳结构设计,钢结构管桁架设计,轻钢设计、施工及技术咨询及建筑结构加固;并从事空间结构和相关材料的研究、技术开发与应用。


一、抽柱与托梁的设置


《门式刚架轻型房屋钢结构规法范》规定:“在多跨刚架局部抽掉中间柱或边柱处,可布置托梁或托架。”对此设计工程师一般都注意到了这一规定;有部分抽柱时,应该设置纵向水平支撑并向托梁或托架的两端各延伸一个开间,如(图1)所示,这一做法的目的。


钢结构工程设计中应如何考虑抽柱、托梁与墙架柱

钢结构工程设计中应如何考虑抽柱、托梁与墙架柱

除了加强整体刚度外,还有一个非常重要的作用就是保证支架或梁的稳定性,但是一些设计工程师忽略了这个问题。本世纪初,在福建,有一个国外设计的项目,支架没有垂直水平支撑,导致支架在安装阶段倒塌。


此外,对于支撑梁或支架的设计,一些设计工程师只注重承载力的设计。实际上,控制其挠度是设计的关键。它不仅影响支架支撑的钢斜梁的约束条件,还可能由于支架或支架的大挠度而使屋面形成波浪状,从而影响檩条和屋面板。这种力量是不利的。


对于柱提取后刚架的计算,可以采用以下方法:柱提取时顶梁支撑在支撑梁上,可视为弹性支撑。对于只能进行二维计算的软件,可以使用虚拟柱代替支撑梁。虚拟柱的刚度可由B=1E确定(4为虚拟柱截面,A为支撑梁的主要惯性矩)。


当计算刚架的侧向位移,萃取后的列间距的列可以被视为一个混合元素,两次侧列的刚度和顶梁的刚度可以作为萃取柱和non-extraction列之和屋顶横梁、侧向位移的列可以直接计算刚架的顶部。


二、立墙设墙柱情况。


当纵柱间距较大时,墙梁截面较大,不经济;当使用上盘墙时,墙框的架设不受限制时,应设置墙框。当使用要求不限于墙框的安装时,侧柱的柱间距大于10m,一般适宜设置墙框柱。


在有拉出的侧柱的情况下,通常不允许竖立墙柱。然而,在这种情况下,只有垂直的墙在上部,或狭窄的媒介在较低的部分在大门两侧。上纵墙的底部通常有一个坚固的横梁,可以由墙柱支撑,或者门柱可以作为墙柱延伸到上纵墙。
